詳細スペック
JL05シリーズ パネル取付レセプタクル(ソケットインサート) 嵌合時防水型/JL05-2A
品名
JL05-2A18-11SC-F0-RK
コネクタ形状(嵌合側)
パネル取付レセプタクル
極数
5
シェルサイズ
18
コンタクト形状
ソケット
結線方法
圧着
コンタクト配列記号
18-11
コンタクト構成(コンタクトサイズ*極数)
♯12*5
耐電圧(VACr.m.s. 1分間)
2000
絶縁抵抗(MΩ以上)
5000
防水機能
嵌合時防水型
インサート回転位置(度)
0
シェル色相
黒色系干渉色
適用コンタクト
CONT-JL05-12S-C1-10
備考
コンタクト無し(別売)

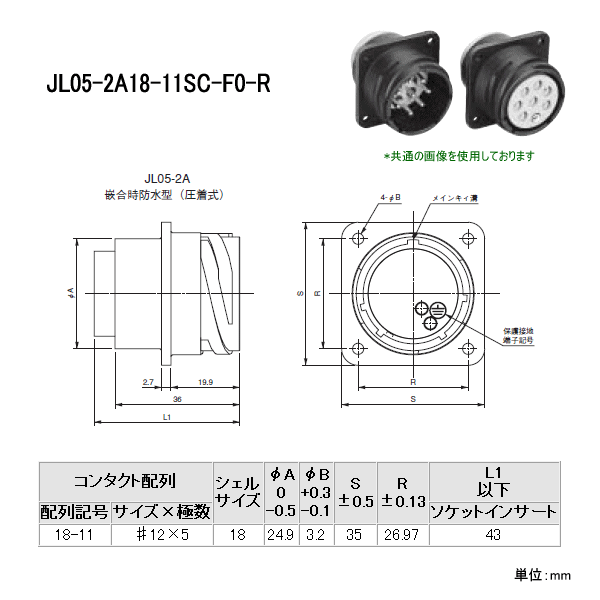

コンタクト配列
シェル
サイズφA
0
-0.5φB
+0.3
-0.1S
±0.5R
±0.13L1
以下
配列記号
サイズ×極数
ソケットインサート
18-11
♯12×5
18
24.9
3.2
35
26.97
43
