日本航空電子

商品コード：: JL04V-6A22-23SE-R

JL04V-6A22-23SE-R単体ブロックプラグ(嵌合時防水型)

¥: 4,709
(税込)

日本航空電子工業株式会社はコネクタ、スイッチ等の電子部品や航空・宇宙用電子機器、ユーザーインターフェース製品等を製造するメーカーです。

申し訳ございませんが、只今品切れ中です。

詳細スペック

JL04Vシリーズ単体ブロックプラグ(ソケットインサート)

品名	JL04V-6A22-23SE-R
コネクタ形状	単体ブロックプラグ
極数	8
コンタクト形状(嵌合側)	ソケット
コンタクト配列記号	22-23
*コンタクト構成(コンタクトサイズ極数)**	♯12*8
適用電線サイズ(mm2以下)	3.5
コンタクト接触部仕上	銀
定格電流(A以下)	23
電流総容量(A)	110.4
耐電圧(VACr.m.s. 1分間)	2000
絶縁抵抗(MΩ以上)	1000
防水機能	嵌合時防水型
インサート回転位置(度)	0
シェル色相	黒色系干渉色
備考	コネクタ後部に、コンジットを組込んで使用するプラグ

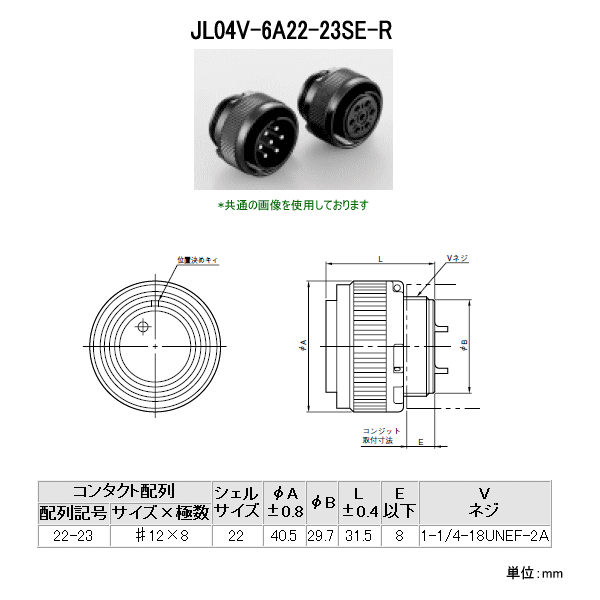

JL04Vシリーズ単体ブロックプラグ(ソケットインサート)

コンタクト配列		シェルサイズ	φA ±0.8	φB	L ±0.4	E 以下	V ネジ
配列記号	サイズ×極数
22-23	♯12×8	22	40.5	29.7	31.5	8	1-1/4-18UNEF-2A
