特徴
●ジャンプアップ構造の端子台です。
●仮止めが可能なタッチロック機能と、ネジを緩めるとネジが上がって保持されるジャンプアップ機能を兼ね備えています。
●配線作業を効率的に行いたい場合に最適です。
●レール式端子台のターミナルユニットをシャフトで組んだ組み端子台です。
●カバー、記名シールが付属しており、組み立てのわずらわしさがありません。
●UL・CSA規格認定品です。
●TUVの認証を取得したEN/IECの規格準拠品です。
●RoHS指令に対応しています。[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。

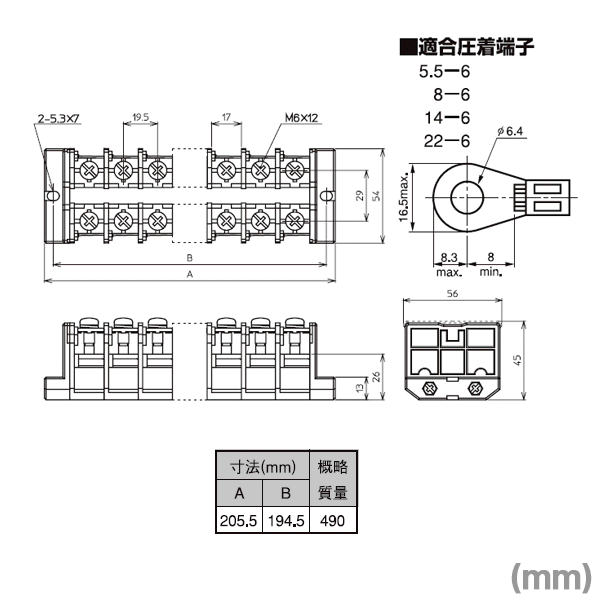

詳細スペック
製品情報
型番
TXUM 60 09
絶縁電圧
600V
適合電線と最大電流
5.5mm2-40A
8mm2-50A
14mm2-80A
22mm2-90A
端子ねじ
M6×12 ±ジャンプアップ
締付トルク
4-5N・m
難燃グレード
UL94V-0
概略質量
490g
適合圧着端子
5.5-6
8-6
14-6
22-6
極数
9P
■仕様
使用周囲温度
-25〜+55℃
(ただし、氷結または結露しないこと)
相対湿度
45〜85%
温度上昇
導電金具の温度上昇値45℃以下
絶縁抵抗
各充電部相互間および各充電部と取り付け金属板の間100MΩ以上
商用周波耐電圧
2500V 1分間
インパルス耐電圧
6000V
準拠規格
UL 1059
EN/ICE 60947-7-1
JIS C8201-7-1
NECA C2811(JIS C2811)
