JA06A-20-29S-J1-R J1タイププラグ(単体ブロック/嵌合時防水型)

画像を拡大する

日本航空電子

商品コード：: JA06A-20-29S-J1-R

JA06A-20-29S-J1-R J1タイププラグ(単体ブロック/嵌合時防水型)

¥: 4,189
(税込)

日本航空電子工業株式会社はコネクタ、スイッチ等の電子部品や航空・宇宙用電子機器、ユーザーインターフェース製品等を製造するメーカーです。

申し訳ございませんが、只今品切れ中です。

詳細スペック

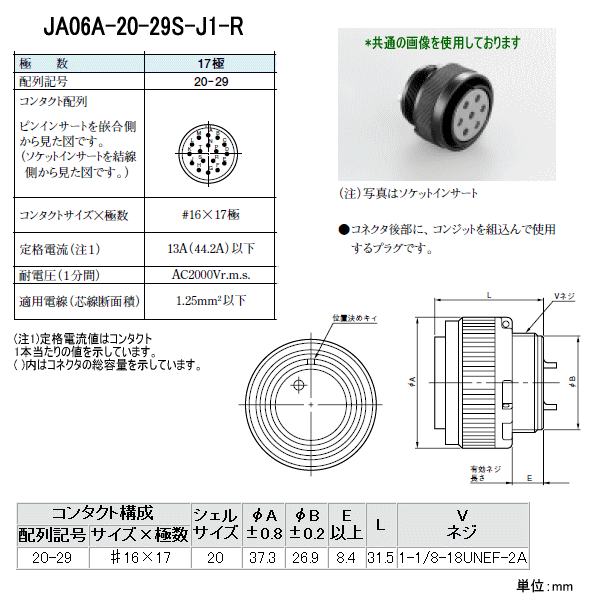

JA*Aシリーズ J1タイプ丸型プラグコネクタ(単体ブロック)

品名	JA06A-20-29S-J1-R
コネクタ形状	単体ブロックプラグ
極数	17
コンタクト形状(嵌合側)	ソケット
コンタクト配列記号	20-29
*コンタクト構成(コンタクトサイズ極数)**	♯16*17
適用電線サイズ(mm2以下)	1.25
コンタクト接触部仕上	銀
定格電流(A以下)	13
電流総容量(A)	44.2
耐電圧(VACr.m.s 1分間)	2000
絶縁抵抗(MΩ 以上)	5000
防水機能	嵌合時防水型
インサート回転位置(度)	0
シェル色相	黒色系干渉色

JA*Aシリーズ J1タイプ丸型プラグコネクタ(単体ブロック)

コンタクト構成		シェルサイズ	φA ±0.8	φB ±0.2	E 以上	L	V ネジ
配列記号	サイズ×極数
20-29	♯16×17	20	37.3	26.9	8.4	31.5	1-1/8-18UNEF-2A
