TXM100 10 TX組端子台(標準形) (六角ボルト) (38mm2) (130A) (極数10) SN

画像を拡大する

PATLITE

商品コード：: TXM100-10

TXM100 10 TX組端子台(標準形) (六角ボルト) (38mm2) (130A) (極数10) SN

¥: 4,268
(税込)

春日電機株式会社は2017年10月1日に株式会社パトライトと経営統合しました。
経営統合に伴い、個装箱、製品本体のネームプレート、取扱説明書等の印刷物の商号表記が変更となります。
そのため、新表記の製品と旧表記の製品とが混在する場合がございます。
予めご了承ください。詳細につきましてはメーカーページをご参照くださいませ。

優れた性能と抜群の信頼性

●特長
セルフアップ構造の使いやすい標準的な端子台です。
幅広い内容ときめ細かいフレームをラインナップしています。
レール式端子台のターミナルユニットをシャフトで組んだ組み端子台です。
カバー、記名シールが付属しており、組み立てのわずらわしさがありません。
UL・CSA規格認定品です。
TUVの認証を取得したEN/IECの規格準拠品です。
RoHS指令に対応しています。

標準納期:2-3週間

申し訳ございませんが、只今品切れ中です。

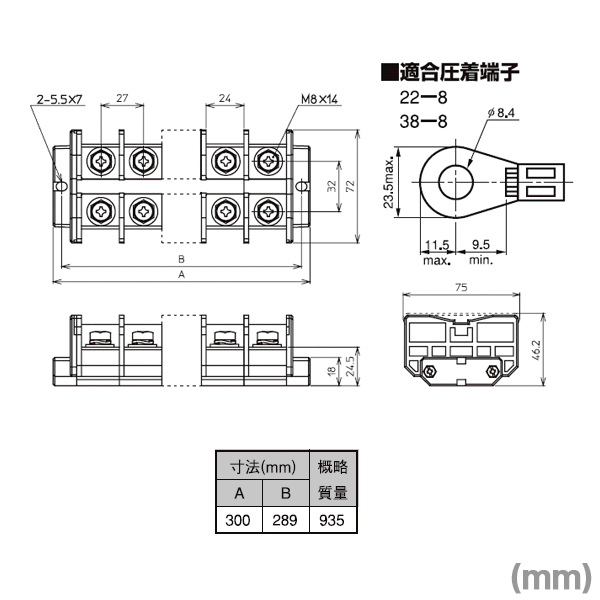

詳細スペック

製品情報

■仕様
型番	TXM 100 10
絶縁電圧	600V
適合電線と最大電流	22mm²-90A (30mm²-110A) 38mm²-130A
端子ねじ	M8×14 +六角ボルト
締付トルク	8-10N・m
難燃グレード	UL94V-0
概略質量	935g
適合圧着端子	22-8 38-8
極数	10P
使用周囲温度	-25〜+55℃ (ただし、氷結または結露しないこと)
相対湿度	45〜85%
温度上昇	導電金具の温度上昇値45℃以下
絶縁抵抗	各充電部相互間および各充電部と取り付け金属板の間100MΩ以上
商用周波耐電圧	2500V 1分間
インパルス耐電圧	6000V
準拠規格	UL 1059 EN/ICE 60947-7-1 JIS C8201-7-1 NECA C2811(JIS C2811)
