特徴
●セルフアップ構造の使いやすい標準的な端子台です。
●幅広い内容ときめ細かいフレームをラインナップしています。
●レール式端子台のターミナルユニットをシャフトで組んだ組み端子台です。
●カバー、記名シールが付属しており、組み立てのわずらわしさがありません。
●UL・CSA規格認定品です。
●TUVの認証を取得したEN/IECの規格準拠品です。
●RoHS指令に対応しています。[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。
詳細スペック
製品情報
型番
TXM 10 24
絶縁電圧
600V
適合電線と最大電流
0.75mm2-10A
1.25mm2-15A
2mm2-20A
端子ねじ
M3.5×8 ±セルフアップ
締付トルク
1.0-1.3N・m
難燃グレード
UL94V-0
概略質量
245g

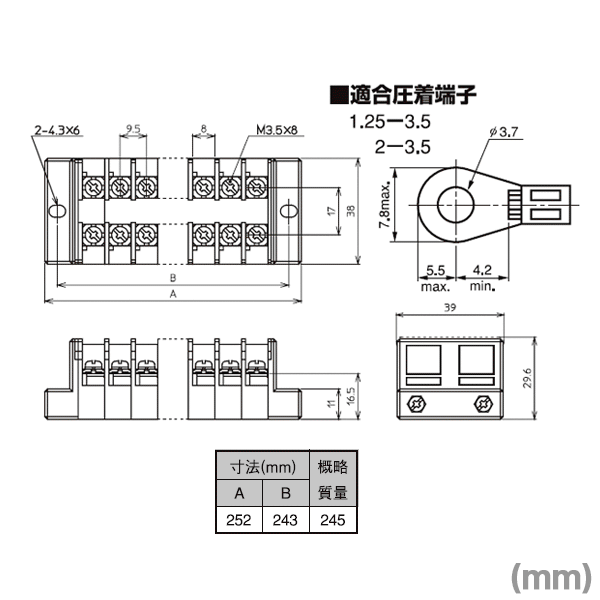

適合圧着端子
1.25-3.5
2-3.5
極数
24P
■仕様
使用周囲温度
-25〜+55℃
(ただし、氷結または結露しないこと)
相対湿度
45〜85%
温度上昇
導電金具の温度上昇値45℃以下
絶縁抵抗
各充電部相互間および各充電部と取り付け金属板の間100MΩ以上
商用周波耐電圧
2500V 1分間
インパルス耐電圧
6000V
準拠規格
UL 1059
EN/ICE 60947-7-1
JIS C8201-7-1
NECA C2811(JIS C2811)
