特徴
●絶縁電圧が600Vの汎用的な組端子台です
●取付穴が中心線上に揃っており、穴あけ作業が容易となっています
●全機種にカバーと記名シールが付属しています
●UL・CSA規格認証品です
●RoHS指令に対応しています[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。
詳細スペック
製品情報
型番
TL15 05
絶縁電圧
600V
適合電線と最大電流
(圧着接続の場合)0.75mm2-10A
1.25mm2-15A
2mm2-20A
端子ねじ
M3.5×8±セルフアップ
締付トルク
1.0-1.3N・m
概略質量
70g
■各部の材質
ターミナルベース
フェノール(黒)
端子ねじ部
鉄(亜鉛メッキクロメート処理)
導電板
黄銅(ニッケルメッキ)
記名シール
ファイバー
カバー
ポリカーボネート
■製品仕様
使用周囲温度
-20〜+55℃
(ただし、氷結または結露しないこと)
相対湿度
45〜85%
温度上昇
導電金具の温度上昇値45℃以下
絶縁抵抗
各充電部相互間および各充電部と取り付け金属板の間100MΩ以上
商用周波耐電圧
商用周波耐電圧2500V 1分間
インパルス耐電圧
6000V
準拠規格
UL 1059
EN/IEC 60947-7-1
JIS C8201-7-1(JIS C2811)

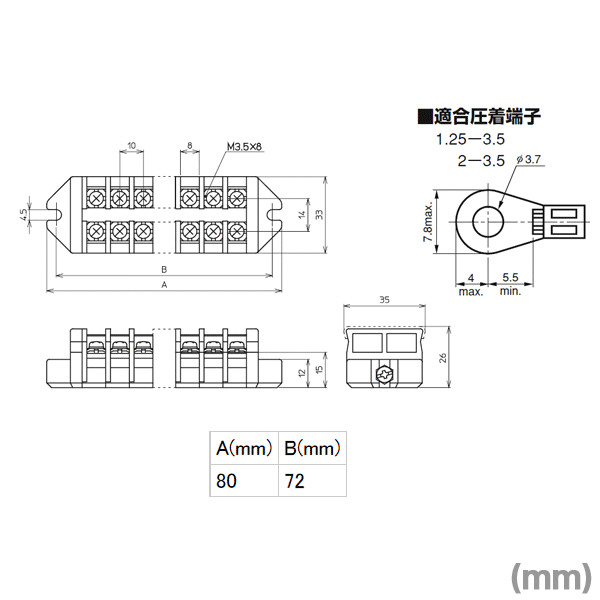

極数が多くなりますと、ユニットの長さと取付ピッチに若干の誤差が生じる場合があります。
