詳細スペック

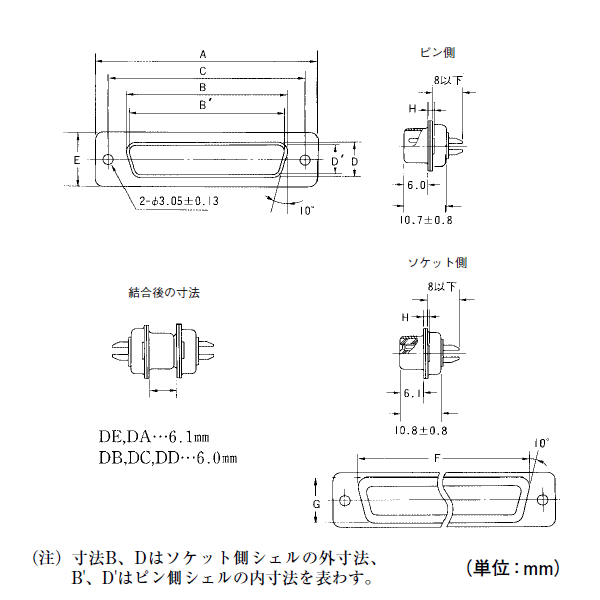

寸法
品名
DD-50P-NR
シリーズ名
D sub
シリーズ
コネクタタイプ
電線側
EMI対策
FALSE
結線方法
はんだ付け
極数
50
シェルサイズ
D
コンタクト形状
ピン
適用電線サイズ
(mm2)0.52 以下
適用電線備考
AWG #20 以下
定格電流 (A)
5
耐電圧 (VACr.m.s.
1分間)1250
絶縁抵抗 (MΩ
以上)5000
接触抵抗 (mΩ
以下)2.7
使用温度範囲 (℃)
-55 to +105
シェル形状
標準型
インシュレータ材料
ガラス入りPBT (UL94V-0,
黒)
コンタクト区分
コンタクト付き
コンタクト接触部仕上
金
フェライト有無
無し
特記事項
プレスコンタクト
A
±0.5B
±0.25B'
±0.25C
±0.13D
±0.2.5D'
±0.25E
±0.5F
±0.4G
±0.4H
±0.4K
±0.25
単位
(mm)66.9
-
52.86
61.11
-
11.16
15.4
55.3
13.9
1.5
3.28
