特徴
●2段形端子台は、狭いスペースに制御回路端子が多数必要な場合に最適です。
●上段下段の端子は、半極ずつ位置がずれているため、上下段のどちら側からでも配線することが出来ます。
●レールを使用せず、シャフトで組み立てる直取付け(組端子式)も可能です。
●RoHS指令に対応しています。
●基本的な2段形端子台です。[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。
詳細スペック
製品情報
型番
TT 10 UK
品名
ターミナルユニット
絶縁電圧
600V
インパルス耐電圧
6000V
適合電線と最大電流
(圧着接続の場合)1.25mm2-15A
2mm2-20A
3.5mm2-30A
端子ねじ
M4×10±ジャンプアップ
締付トルク
1.4-1.8N・m
難燃グレード
UL94V-2
1極あたりの概略質量
31g
適合レール
IEC35mm、春日C形、IEC・C形兼用

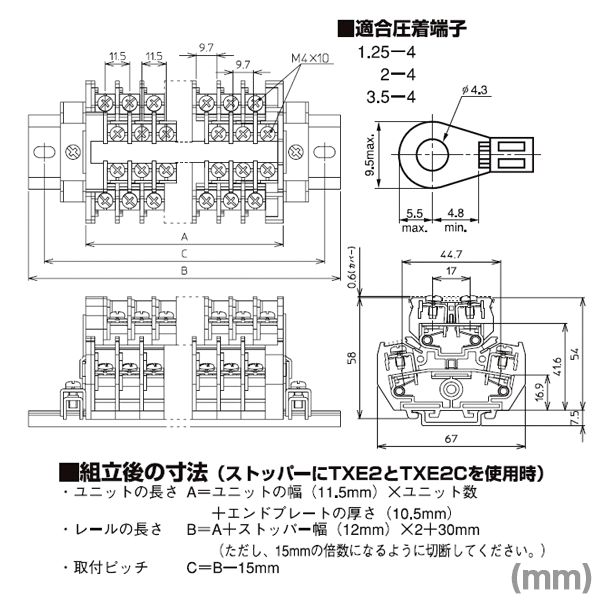

適合圧着端子
1.25-4
2-4
3.5-4
個数
20P入り
■仕様
使用周囲温度
-20〜+55℃
(ただし、氷結または結露しないこと)
相対湿度
45〜85%
温度上昇
導電金具の温度上昇値45℃以下
絶縁抵抗
各充電部相互間および各充電部と取り付け金属板の間100MΩ以上
商用周波耐電圧
2500V 1分間
準拠規格
JIS C8201-7-1
NECA C2811(JIS C2811)
材質
ポリカーボネート
