特徴
●2段形端子台は、狭いスペースに制御回路端子が多数必要な場合に最適です。
●上段下段の端子は、半極ずつ位置がずれているため、上下段のどちら側からでも配線することが出来ます。
●レールを使用せず、シャフトで組み立てる直取付け(組端子式)も可能です。
●RoHS指令に対応しています。
●UL、CSA、TUV認証のグローバル対応品です。
●ULでは、ULフィールドワイヤリング認証品となっています。
●レールへの着脱がスナップオンで行えます。
●ユニット間への追加取り付け取り外しが容易に行えます。
●下段ターミナル板をフラット化し、配線作業が楽になりました。[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。
詳細スペック
製品情報
| 型番 | TTG 40 U |
|---|---|
| 品名 | ターミナルユニット |
| 絶縁電圧 | 600V |
| インパルス耐電圧 | 6000V |
| 適合電線と最大電流 (圧着接続の場合) |
2mm2-20A 3.5mm2-30A 5.5mm2-40A |
| 端子ねじ | M4×8.5±ジャンプアップ |
| 締付トルク | 1.4-1.8N・m |
| 難燃グレード | UL94V-0 |
| 1極あたりの概略質量 | 32g |
| 適合レール | IEC35mm、春日C形、IEC・C形兼用 |

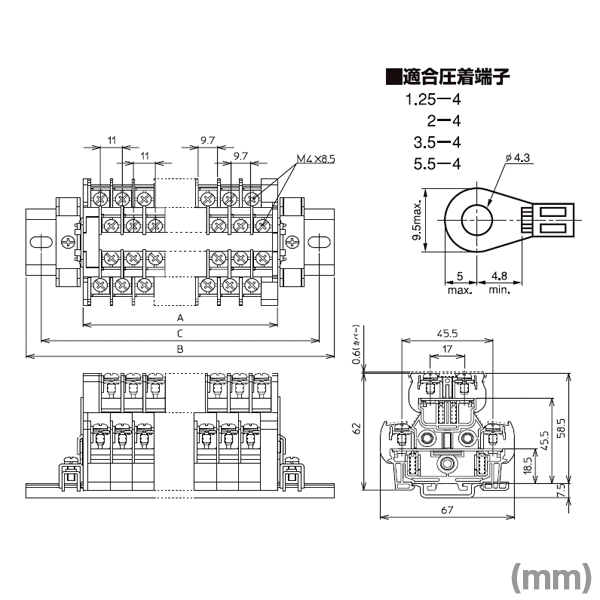

| 適合圧着端子 | 1.25-4 2-4 3.5-4 5.5-4 |
| 個数 | 20P入り |
| ■仕様 | |
| 使用周囲温度 | -20〜+55℃ (ただし、氷結または結露しないこと) |
| 相対湿度 | 45〜85% |
| 温度上昇 | 導電金具の温度上昇値45℃以下 |
| 絶縁抵抗 | 各充電部相互間および各充電部と取り付け金属板の間100MΩ以上 |
| 商用周波耐電圧 | 2500V 1分間 |
| 準拠規格 | JIS C8201-7-1 NECA C2811(JIS C2811) UL1059 c-UL-us(CSA規格C22・2 No.158) |
| 材質 | ポリカーボネート |
