特徴
●端子電部の露出をなくしたフィンガープロテクト構造となります。
●フィンガープロテクトタイプの2段形端子台です。
●安全性を高めたい場合に最適です。
●IP20のフィンガープロテクト構造
●ネジを緩めると、ネジが上がって保持されるジャンプアップ機能。
●c-UL-us、TUV認証のグローバル対応品です。
●RoHS指令に対応しています。[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。
詳細スペック
製品情報
型番
TTFP 2035
品名
ターミナルユニット
絶縁電圧
600V
インパルス耐電圧
6000V
適合電線と最大電流
0.75mm2-10A
1.25mm2-15A
2mm2-20A
端子ねじ
M3.5×8±ジャンプアップ
締付トルク
1.0-1.3N・m
難燃グレード
UL94V-0
1極あたりの概略質量
21g
適合レール
IEC35mm、春日C形、IEC・C形兼用

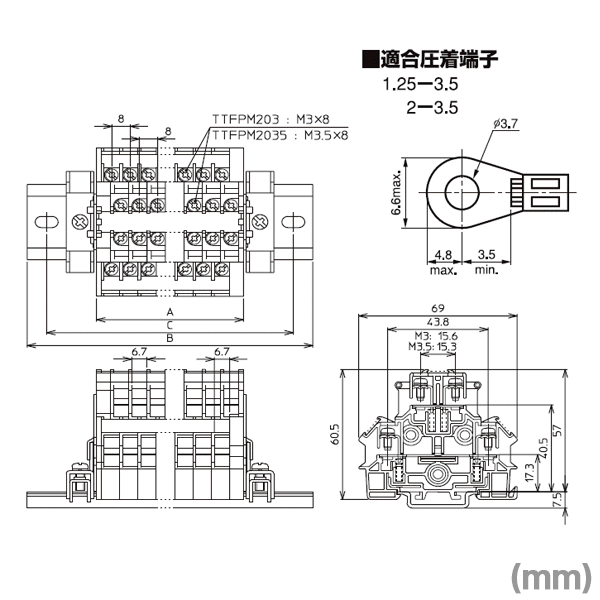

適合圧着端子
1.25-3.5
2-3.5
個数
20P入り
■仕様
使用周囲温度
-20〜+55℃
(ただし、氷結または結露しないこと)
相対湿度
45〜85%
温度上昇
導電金具の温度上昇値45℃以下
絶縁抵抗
各充電部相互間および各充電部と取り付け金属板の間100MΩ以上
商用周波耐電圧
2500V 1分間
準拠規格
JIS C8201-7-1
NECA C2811(JIS C2811)
UL1059
c-UL-us(CSA規格C22・2 No.158)
材質
ポリカーボネート
