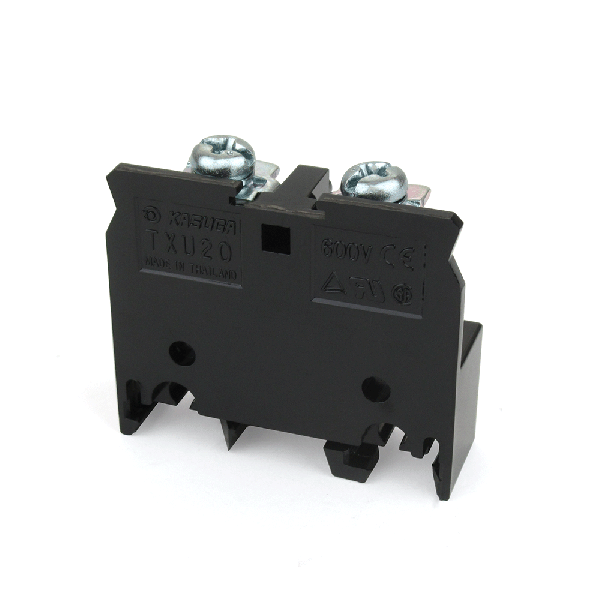

特徴
●ジャンプアップ構造の端子台です
●仮止めが可能なタッチロック機能と、ネジを緩めるとネジが上がって保持されるジャンプアップ機能を兼ね備えています。
●配線作業を効率的に行いたい場合に最適です。
●UL、CSA規格認証商品です。
●また、EN/IEC規格準拠品としてTUVの認証を受けたCEマーキング対応品です。[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。
詳細スペック
製品情報
型番
TXU 20
品名
ターミナルユニット
絶縁電圧
600V
インパルス耐電圧
8000V
適合電線と最大電流
(圧着接続の場合)1.25mm2-15A
2mm2-20A
3.5mm2-30A
5.5mm2-45A
耐熱電線使用時の通電電流
5.5mm2-45A
端子ねじ
M4×8.5 ±ジャンプアップ
締付トルク
1.4-1.8N・m
難燃グレード
UL94V-0
1極あたりの概略質量
13g
適合レール
IEC35mm、春日C形、IEC・C形兼用

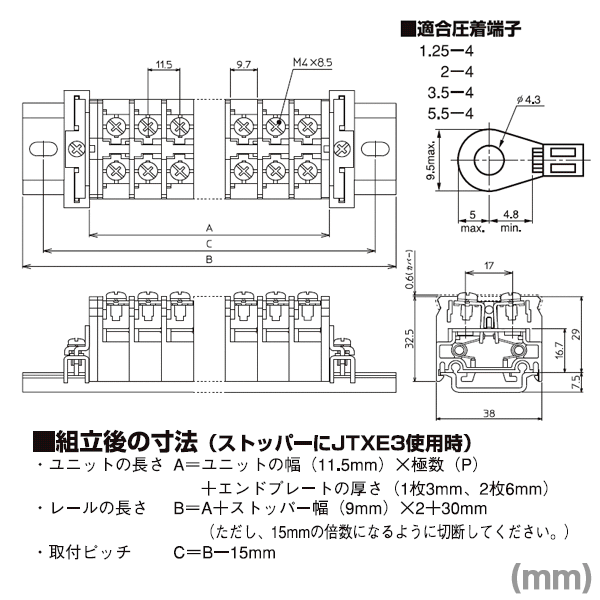

適合圧着端子
1.25-4
2-4
3.5-4
5.5-4
個数
60P入り
■仕様
使用周囲温度
-20〜+55℃
(ただし、氷結または結露しないこと)
相対湿度
45〜85%
温度上昇
導電金具の温度上昇値45℃以下
絶縁抵抗
各充電部相互間および各充電部と取り付け金属板の間100MΩ以上
商用周波耐電圧
2500V 1分間
準拠規格
JIS C8201-7-1
NECA C2811(JIS C2811)
UL1059(一部除く)
IEC60947-7-1
CSA(C22・2 No.158)
