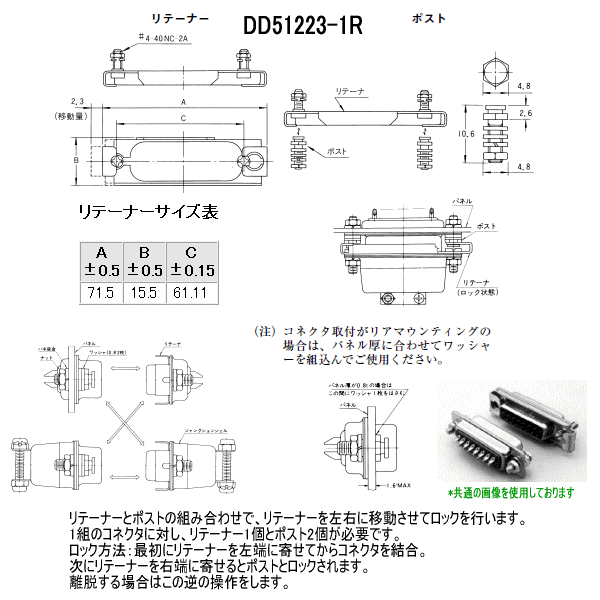

スライディングロック装置(リテーナー)
リテーナーとポストの組み合わせで、リテーナーを左右に移動させてロックを行います。
1組のコネクタに対し、リテーナー1個とポスト2個が必要です。
ロック方法:最初にリテーナーを左端に寄せてからコネクタを結合。
次にリテーナーを右端に寄せるとポストとロックされます。
離脱する場合はこの逆の操作をします。
| 品名 | DD51223-1R |
| コネクタタイプ | アクセサリ |
| EMI対策 | FALSE |
| シェルサイズ | D |
| アクセサリ種別 | スライディングロック装置 |
| 材料 | 鋼 |
| 仕上 | 亜鉛メッキ上3価クロメート皮膜 |
| 特記事項 | リテーナプレート |
リテーナーサイズ表
| A ±0.5 |
B ±0.5 |
C ±0.15 |
| 71.5 | 15.5 | 61.11 |
