詳細スペック
納期:約3.5-4カ月 圧着及び基板スルーホール型 DEU-9PF-F0 圧着式又は基板用スルーホールコンタクトを使用して装着して使用するD*UタイプのEMI対策型です。 color="#ff0000">*コンタクトは別売りです。
コンタクト(別売)結線後にインシュレータ後面より挿入、専用工具にて引き抜く事も出来ます。
品名
DEU-9PF-F0
コネクタタイプ
電線側
EMI対策
TRUE
結線方法
圧着
芯数
9
シェルサイズ
E
コンタクト形状
ピン
適用電線サイズ(mm2)
0.05〜0.81
適用電線備考
AWG♯30〜♯18
定格電流(A)
5
耐電圧(VACr.m.s 1分間)
1000
絶縁抵抗(MΩ 以上)
5000
接触抵抗(MΩ 以上)
6(AWG♯30〜♯28)
使用温度範囲(℃)
-65〜+125
シェル形状
標準型
インシュレータ材料
ガラス入りポリエステル/ガラス入りナイロン
(UL94V-O、黒)
コンタクト区分
コンタクト別
フェライト有無
無

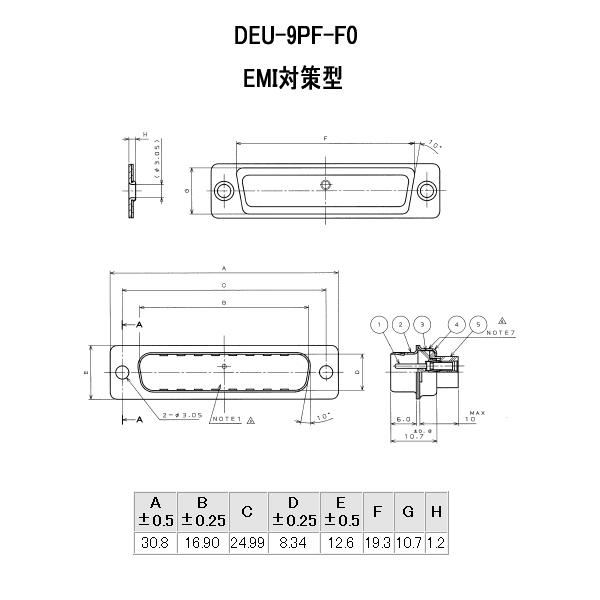

A
±0.5B
±0.25C
D
±0.25E
±0.5F
G
H
30.8
16.90
24.99
8.34
12.6
19.3
10.7
1.2
