詳細スペック

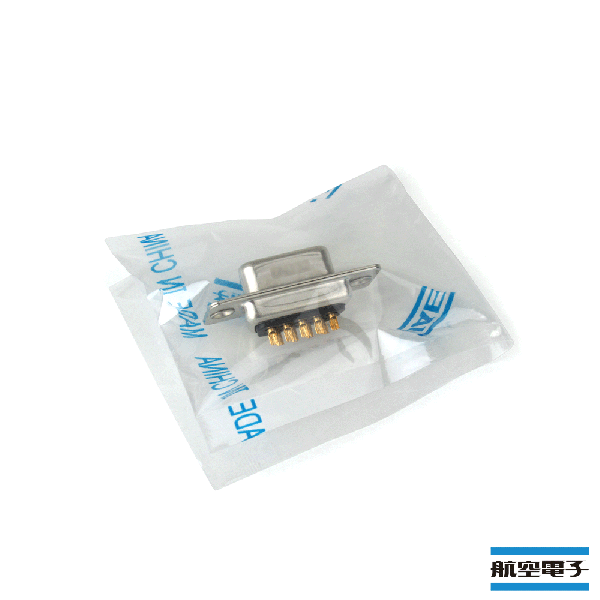

半田型 電磁障害対策型 DE-9SF-N(9芯数) プレスタイプ シェルはニッケルメッキ仕上、ピン側フロントシェルにグランディングディンプル加工がしてあり、
シェル同士の接触を確実にし、シールド効果を高めたEMI対策型です。
品名
DE-9SF-N
コネクタタイプ
電線側
EMI対策
TRUE
結線方法
はんだ付け
芯数
9
シェルサイズ
E
コンタクト形状
ソケット
適用電線サイズ(mm2)
0.52以下
適用電線備考
AWG♯20以下
定格電流(A)
5
耐電圧(VACr.m.s 1分間)
1250
絶縁抵抗(MΩ 以上)
5000
接触抵抗(MΩ 以上)
2.7
使用温度範囲(℃)
-55〜+105
シェル形状
標準型
インシュレータ材料
ガラス入りPBT(UL94V-0,黒)
コンタクト区分
コンタクト付き
コンタクト接触部仕上
金
フェライト有無
無
特記事項
プレスコンタクト

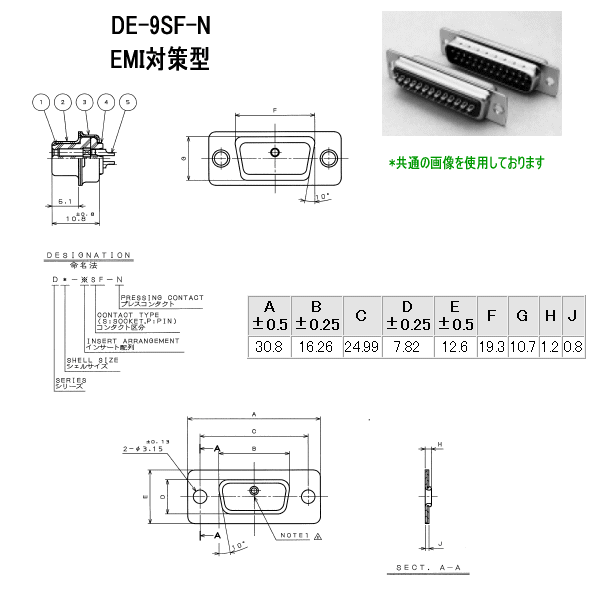

A
±0.5B
±0.25C
D
±0.25E
±0.5F
G
H
J
30.8
16.26
24.99
7.82
12.6
19.3
10.7
1.2
0.8
