特徴
[1ネットワークあたりの最大リンク点数]
RWr,RX 合計256バイト
RWw,RY 合計256バイト
[1局あたりの最大リンク点数]
RWr,RX 合計64バイト
RWw,RY 合計64バイト
[通信速度] 150Mbps
[1ネットワークの接続局数] 通信周期888μs時:4局 通信周期444μs時:2局 通信周期222μs時:1局
[接続ケーブル] SSCNETIIIケーブル(光ファイバケーブル)
[最大局間距離] POFタイプ:20m H-PCFタイプ:50m
[接続方式] ディジーチェーン接続(サーボアンプによる再生中継方式)
[伝送方式] 送受信チャンネル独立による全二重通信
[符号化方式] 8B10B+スクランブル
[伝送フォーマット] SSCNETIII/H独自
[同期方式] コントローラのデータ送信に同期した制御周期・通信周期の同期
[通信周期] 222μs/444μs/888μs
[誤り制御方式] CRC
こちらの商品は当ショップが送料をご負担いたします。(沖縄県、離島を除く)
[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。
詳細スペック
SSCNETIII/H部
1ネットワークあたりの最大リンク点数
RWr,RX
合計256バイト
RWw,RY
合計256バイト
1局あたりの最大リンク点数
RWr,RX
合計64バイト
RWw,RY
合計64バイト
通信速度
150Mbps
1ネットワークの接続局数
通信周期888μs時:4局
通信周期444μs時:2局
通信周期222μs時:1局
接続ケーブル
SSCNETIIIケーブル(光ファイバケーブル)
最大局間距離
POFタイプ:20m
H-PCFタイプ:50m
接続方式
ディジーチェーン接続(サーボアンプによる再生中継方式)
伝送方式
送受信チャンネル独立による全二重通信
符号化方式
8B10B+スクランブル
伝送フォーマット
SSCNETIII/H独自
同期方式
コントローラのデータ送信に同期した制御周期・通信周期の同期
通信周期
222μs/444μs/888μs
誤り制御方式
CRC
ヘッドユニット部
入出力点数
4096点(X/Y0〜FFF)
デバイス点数
入力 [X]
8192点
(X0〜X1FFFは,RX0〜RX1FFFに割り付けられています。)
出力 [Y]
8192点
(Y0〜Y1FFFは,RY0〜RY1FFFに割り付けられています。)
リンクレジスタ [W]
8192点
(W0からRWw0が割り付けられます。W1000からRWr0が割り付けられます。)
リンク特殊リレー [SB]
8192点(SB0〜1FFF)(デバイス点数は固定)
リンク特殊レジスタ [SW]
8192点(SW0〜1FFF)(デバイス点数は固定)
特殊リレー [SM]
2048点(SM0〜2047)(デバイス点数は固定)
特殊レジスタ [SD]
2048点(SD0〜2047)(デバイス点数は固定)
インテリジェント機能ユニットデバイス
インテリジェント機能ユニットのバッファメモリを直接アクセスするデバイス
指定形式:U□□\G□□
時計機能
年,月,日,時,分,秒(うるう年自動判別)
内部消費電流(DC5V)
0.55A
レーザクラス(JIS C 6802,IEC 60825-1)
クラス1レーザ製品

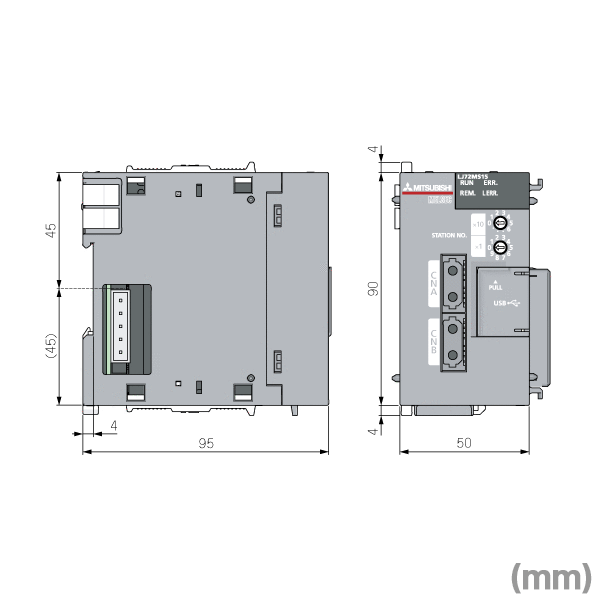

外形寸法
H
90mm
W
50mm
D
95mm
質量
0.20kg
一般仕様
使用周囲温度
0〜55℃
保存周囲温度
-25〜75℃
使用周囲湿度
5〜95%RH,結露なきこと
保存周囲湿度
5〜95%RH,結露なきこと
耐振動
JIS B 3502, IEC 61131-2 に適合
断続的な振動がある場合
周波数:5〜8.4Hz,片振幅:3.5mm
周波数:8.4〜150Hz,定加速度:9.8m/s2
掃引回数:X,Y,Z各方向10回
連続的な振動がある場合
周波数:5〜8.4Hz,片振幅:1.75mm
周波数:8.4〜150Hz,定加速度:4.9m/s2
耐衝撃
JIS B 3502, IEC 61131-2 に適合
(147m/s2,XYZ3方向各3回)
使用雰囲気
腐食性ガスのないこと
使用標高
0〜2000m
設置場所
制御盤内
オーバボルテージカテゴリ
II以下
汚染度
2以下
装置クラス
Class I
適合規格
UL/cUL CE(EMC) KC
