特徴
[伝送仕様]
クロック数 27.0kHz
伝送距離 200m
接続台数 最大128台
伝送方式 DC電源重畳トータルフレーム・サイクリック方式
ネットワーク構成 バス型(マルチドロップ方式,T分岐方式,ツリー分岐方式)
伝送プロトコル 専用プロトコル(AnyWireASLINK)
誤り制御方式 チェックサム,二重照合方式
[接続I/O点数] 最大512点(入力256点/出力256点)
こちらの商品は当ショップが送料をご負担いたします。(沖縄県、離島を除く)
[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。
詳細スペック
伝送仕様
クロック数
27.0kHz
伝送距離
200m
接続台数
最大128台
伝送方式
DC電源重畳トータルフレーム・サイクリック方式
ネットワーク構成
バス型(マルチドロップ方式,T分岐方式,ツリー分岐方式)
伝送プロトコル
専用プロトコル(AnyWireASLINK)
誤り制御方式
チェックサム,二重照合方式
接続I/O点数
最大512点(入力256点/出力256点)
接続ケーブル
伝送線
・UL対応汎用2線ケーブル(VCTF,VCT1.25mm2,0.75mm2,定格温度70℃以上)
・UL対応汎用電線(1.25mm2,0.75mm2,定格温度70℃)
・専用フラットケーブル(0.75mm2,定格温度90℃)
電源線
・UL対応汎用2線ケーブル(VCTF,VCT0.75mm2〜2.0mm2,定格温度70℃以上)
・UL対応汎用電線(0.75〜2.0mm2,定格温度70℃)
・専用フラットケーブル(0.75mm2,定格温度90℃)
伝送線供給電流
1.25mm2ケーブル使用時:MAX 2A
0.75mm2ケーブル使用時:MAX 1.2A
外部供給電源
電圧
DC21.6〜27.6V(DC24V,-10〜+15%)リップル電圧0.5Vp-p以下
推奨電圧:26.4V(DC24V,+10%)
電流
0.1A
入出力占有点数
32点(I/O割付:インテリ 32点)
内部消費電流(DC5V)
0.20A

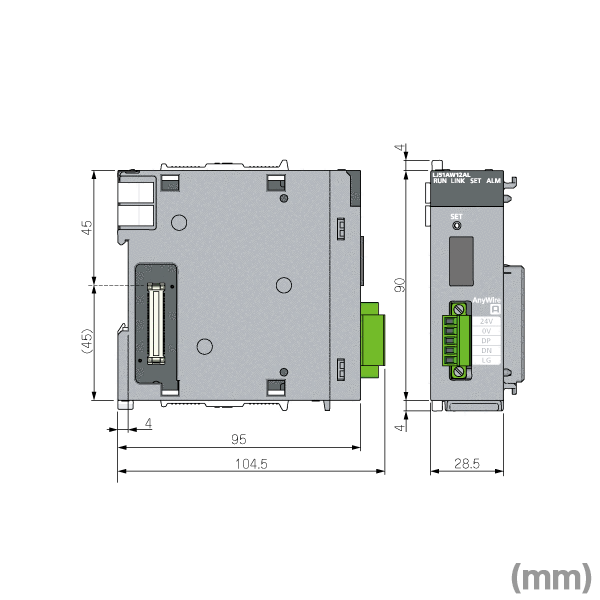

外形寸法
H
90mm
W
28.5mm
D
104.5mm
質量
0.20kg
適合規格
UL/cUL CE(EMC) KC
