特徴
●制御規模:10〜30点(基本ユニット:10/14/20/30点)
●FX1Sとの互換性を保ちながら、FX3シリーズの性能を搭載
●アナログやEthernet、MODBUS(R)などが接続可能
●FX3S-30M□/ES(S)-2ADは、アナログ入力(電圧入力)を2点内蔵
こちらの商品は当ショップが送料をご負担いたします。(沖縄県、離島を除く)
[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。

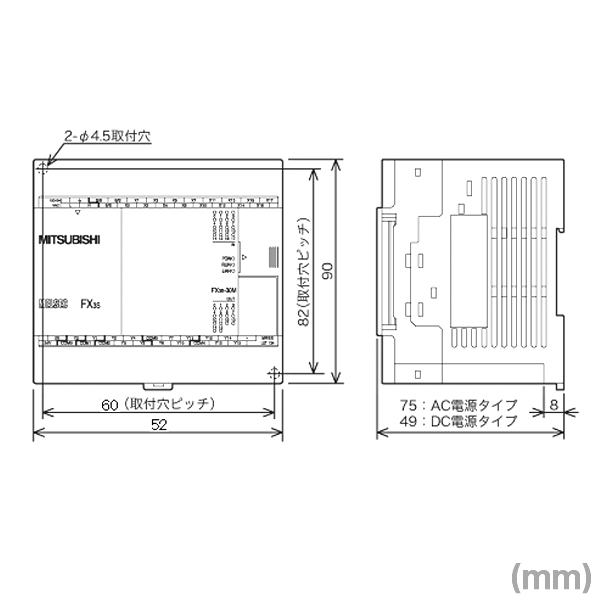

詳細スペック
仕様概要
形名
FX3S-10MT/DS
電源
DC24V
入力
6点
DC24V シンク/ソース
出力
4点
トランジスタ シンク
カテゴリ
シーケンサ本体
品名
FX3Sシリーズ
性能仕様
演算制御方式
ストアードプログラム繰返し演算方式、割込み命令あり
入出力制御方式
一括処理方式(END命令実行時)、入出力リフレッシュ命令,パルスキャッチ機能あり
プログラム言語
リレーシンボル方式+ステップラダー方式(SFC表現可)
プログラムメモリ
最大メモリ容量
16000ステップ コメント,ファイルレジスタを含め16000ステップ
内蔵メモリ容量・形式
16000ステップEEPROM(メモリバックアップ不要)
メモリカセット(メモリボード)
FX3G-EEPROM-32L接続可能(32000ステップEEPROM)
FX3Sシリーズは、16000ステップまで使用可(プログラム容量は4000ステップ)
RUN中書込み機能
あり(シーケンサRUN中にプログラムの変更可)
保護機能
キーワード保護機能/カスタマーキーワード機能あり
リアルタイムクロック
時計機能
内蔵
1980〜2079年(うるう年補正あり)西暦2桁/4桁切換可,月差±45秒(25℃)
※時計機能についてのご注意
内蔵されている時計の現在時刻は大容量コンデンサ(内蔵)でバックアップされています。
大容量コンデンサ(内蔵)は、通電時間30分で満充電となり、10日間現在値を保持します。
命令の種類
基本命令
・シーケンス命令:29個
・ステップラダー命令:2個
応用命令
応用命令:116種
演算処理速度
基本命令
0.21μs/命令
応用命令
0.5μs〜数100μs/命令
入出力点数
入力点数
16点以下(増設不可)
出力点数
14点以下(増設不可)
合計点数
30点以下(増設不可)
定数
10進数(K)
16ビット:-32,768〜+32,767
32ビット:-2,147,483,648〜+2,147,483,647
16進数(H)
16ビット:0〜FFFF
32ビット:0〜FFFFFFFF
実数(E)
32ビット:-1.0×2128〜-1.0×2-126,0,1.0×2-126〜1.0×2128
小数点表現と指数表現が可能
電源仕様
定格電圧
[AC電源タイプ]
AC100〜240V
[DC電源タイプ]
DC24V
電圧許容範囲
[AC電源タイプ]
AC85〜264V
[DC電源タイプ]
DC20.4〜26.4V
定格周波数
[AC電源タイプ]
50/60Hz
許容瞬時停電時間
[AC電源タイプ]
10ms以下の瞬時停電に対し動作を継続します。
[DC電源タイプ]
5ms以下の瞬時停電に対し動作を継続します。
電源ヒューズ
[AC電源タイプ]
250V 1A
[DC電源タイプ]
250V 1.6A
突入電流
[AC電源タイプ]
最大15A 5ms以下/AC100V,最大28A 5ms以下/AC200V
[DC電源タイプ]
最大20A 1ms以下/DC24V
消費電力
[AC電源タイプ]
FX3S-10M□/E□:19W
FX3S-14M□/E□:19W
FX3S-20M□/E□:20W
FX3S-30M□/E□:21W
基本ユニットに接続できる最大の構成のばあいで、DC24Vサービス電源をすべて使用した時の値です。
また、入力電流分(1点あたり7mAまたは5mA)も含みます。
[DC電源タイプ]
FX3S-10M□/D□:6W
FX3S-14M□/D□:6.5W
FX3S-20M□/D□:7W
FX3S-30M□/D□:8.5W
基本ユニットに接続できる最大の構成のばあいです。また、入力電流分(1点あたり7mAまたは5mA)も含みます。
DC24Vサービス電源
[AC電源タイプ]
400mA
入力仕様
入力点数
FX3S-10M□:6点
FX3S-14M□:8点
FX3S-20M□:12点
FX3S-30M□:16点
入力接続形状
固定式端子台(M3ネジ)
入力形式
シンク/ソース
入力信号電圧
[AC電源タイプ]
DC24V ±10%
[DC電源タイプ]
DC20.4〜26.4V
入力信号形式
無電圧接点入力
シンク入力時:NPNオープンコレクタトランジスタ
ソース入力時:PNPオープンコレクタトランジスタ
入力回路絶縁
ホトカプラ絶縁
入力動作表示
ホトカプラ駆動時パネルのLED点灯
出力仕様
出力点数
FX3S-10M□:4点
FX3S-14M□:6点
FX3S-20M□:8点
FX3S-30M□:14点
出力接続形状
固定式端子台(M3ネジ)
出力種別/形式
[FX3S-□MR/□S]
リレー出力
[FX3S-□MT/□S]
トランジスタ/シンク出力
[FX3S-□MT/□SS]
トランジスタ/ソース出力
外部電源
[リレー出力タイプ]
DC30V以下、AC240V以下
(CE,UL,cUL規格対応外の時は、AC250V以下)
[トランジスタ出力タイプ]
DC5〜30V
最大負荷
抵抗負荷
[リレー出力タイプ]
2A/1点
コモンあたりの合計負荷電流は下記としてください。
出力1点/1コモン:2A以下
出力4点/1コモン:8A以下
[トランジスタ出力タイプ]
0.5A/1点
コモンあたりの合計負荷電流は下記としてください。
出力1点/コモン:0.5A以下
出力4点/コモン:0.8A以下
誘導性負荷
[リレー出力タイプ]
80VA
(UL,cUL規格対応時は、AC120V,240V)
[トランジスタ出力タイプ]
12W/DC24V
コモンあたりの合計負荷は下記としてください。
出力1点/コモン:12W以下/DC24V
出力4点/コモン:19.2W以下/DC24V
最小負荷
[リレー出力タイプ]
DC5V 2mA(参考値)
開路もれ電流
[トランジスタ出力タイプ]
0.1mA以下/DC30V
ON電圧
[トランジスタ出力タイプ]
1.5V以下
回路絶縁
[リレー出力タイプ]
機械的絶縁
[トランジスタ出力タイプ]
ホトカプラ絶縁
出力動作表示
[リレー出力タイプ]
リレーコイル通電時パネル面のLED点灯
[トランジスタ出力タイプ]
ホトカプラ駆動時パネル面のLED点灯
