特徴
●入力24点,出力24点を増設することができます。
●電源を内蔵しており、基本ユニットと同様に増設ユニットの後段にも各種の入出力増設や特殊増設機器を接続することができます。
こちらの商品は当ショップが送料をご負担いたします。(沖縄県、離島を除く)
[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。

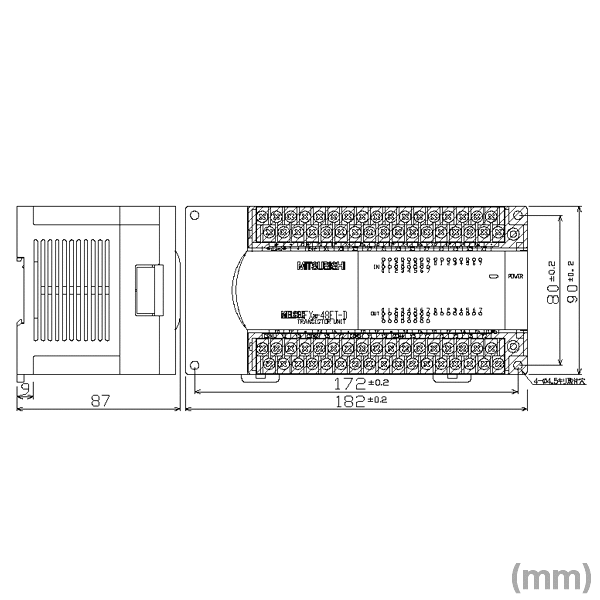

詳細スペック
カテゴリ
入出力増設
品名
増設ユニット
形名
FX2N-48ET-D
性能仕様
適用シーケンサ
FX3G,FX2N,FX3U
質量
0.85kg
一般仕様
周囲温度
0〜55℃・・・・・動作時 -25〜75 ℃・・・・・保存時
相対湿度
5〜95%RH(結露しないこと)・・・・・・動作時
耐振動
DINレール取付時
<周波数:10〜57Hz>片振幅:0.035mm X,Y,Z各方向10回(合計各80分)
判定基準は、IEC61131-2による
DINレール取付時
<周波数:57〜150Hz>加速度:4.9m/s2 X,Y,Z各方向10回(合計各80分)
判定基準は、IEC61131-2による
直接取付時
<周波数:10〜57Hz>片振幅:0.075mm X,Y,Z各方向10回(合計各80分)
判定基準は、IEC61131-2による
直接取付時
<周波数:57〜150Hz>加速度:9.8m/s2 X,Y,Z各方向10回(合計各80分)
判定基準は、IEC61131-2による
耐衝撃
147m/s2、作用時間11ms、正弦半波パルスにてX,Y,Z各方向3回
判定基準は、IEC61131-2による
耐ノイズ
ノイズ電圧1,000Vp-p,ノイズ幅1μs,立上り1ns,周期30〜100Hz のノイズシミュレータによる
耐電圧
電源端子(DC電源)とアース端子間:AC500V 1分間
入力端子(DC24V)とアース端子間:AC500V 1分間
出力端子(トランジスタ)とアース端子間:AC500V 1分間
絶縁抵抗
各端子とアース端子間:DC500Vメガーにて5MΩ以上
接地
D種接地(接地抵抗:100Ω以下)<強電系との共通接地は不可>
接地は、専用接地または共用接地してください。
使用雰囲気
腐食性,可燃性ガスがなく、導電性のじんあい(ほこり)がひどくないこと
使用高度
2000m以下
大気圧以上に加圧した環境下では使用できません。故障する可能性があります。
電源仕様
定格電圧
DC24V
電圧許容範囲
+20%,-30%
電源ヒューズ
250V 5A
消費電力
30W
入力仕様
入力点数
24点
入力接続形状
脱着式端子台(M3ネジ)
入力形式
シンク
入力信号電圧
DC24V +20%,-30%
入力インピーダンス
4.3kΩ
入力信号電流
5mA/DC24V
入力ON感度電流
3.5mA以上
入力OFF感度電流
1.5mA以下
入力応答時間
約10ms
入力信号形式
無電圧接点入力またはNPNオープンコレクタトランジスタ
入力回路絶縁
ホトカプラ絶縁
入力動作表示
入力ON時パネルのLED点灯
出力仕様
出力点数
24点
出力接続形状
脱着式端子台(M3ネジ)
出力種別/形式
トランジスタ/シンク出力
外部電源
DC5V〜30V
最大負荷
抵抗負荷
0.5A/1点
コモンあたりの合計負荷電流は下記としてください。
・出力4点/コモン:0.8A以下
・出力8点/コモン:1.6A以下
誘導性負荷
12W/DC24V
開路もれ電流
0.1mA以下/DC30V
ON電圧
1.5V以下
応答時間
OFF→ON
0.2ms以下/200mA(DC24V時)
ON→OFF
0.2ms以下/200mA(DC24V時)
回路絶縁
ホトカプラ絶縁
出力動作表示
ホトカプラ駆動時パネルのLED点灯
