特徴
●入力24点,出力24点を増設することができます。
●電源を内蔵しており、基本ユニットと同様に増設ユニットの後段にも各種の入出力増設や特殊増設機器を接続することができます。
こちらの商品は当ショップが送料をご負担いたします。(沖縄県、離島を除く)
[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。

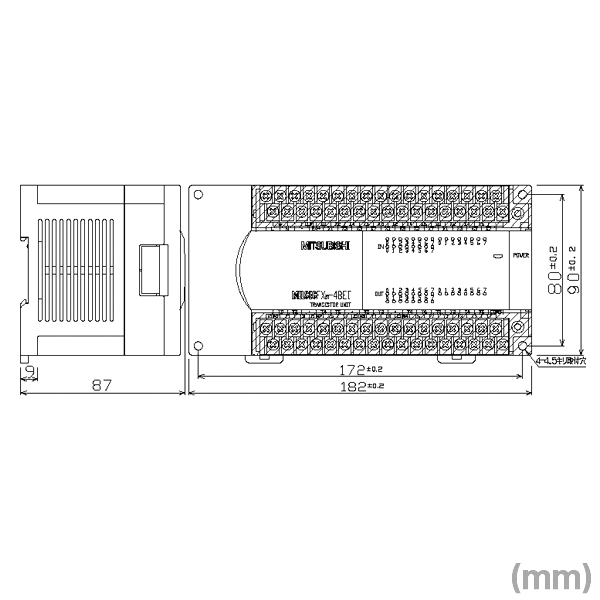

詳細スペック
| カテゴリ | 入出力増設 | ||
|---|---|---|---|
| 品名 | 増設ユニット | ||
| 形名 | FX2N-48ET | ||
| 性能仕様 | 適用シーケンサ | FX1N,FX3G,FX2N,FX3U | |
| 質量 | 0.85kg | ||
| 一般仕様 | 周囲温度 | 0〜55℃・・・・・動作時 -25〜75 ℃・・・・・保存時 | |
| 相対湿度 | 5〜95%RH(結露しないこと)・・・・・・動作時 | ||
| 耐振動 | DINレール取付時 | <周波数:10〜57Hz>片振幅:0.035mm X,Y,Z各方向10回(合計各80分) 判定基準は、IEC61131-2による |
|
| DINレール取付時 | <周波数:57〜150Hz>加速度:4.9m/s2 X,Y,Z各方向10回(合計各80分) 判定基準は、IEC61131-2による |
||
| 直接取付時 | <周波数:10〜57Hz>片振幅:0.075mm X,Y,Z各方向10回(合計各80分) 判定基準は、IEC61131-2による |
||
| 直接取付時 | <周波数:57〜150Hz>加速度:9.8m/s2 X,Y,Z各方向10回(合計各80分) 判定基準は、IEC61131-2による |
||
| 耐衝撃 | 147m/s2、作用時間11ms、正弦半波パルスにてX,Y,Z各方向3回 判定基準は、IEC61131-2による |
||
| 耐ノイズ | ノイズ電圧1,000Vp-p,ノイズ幅1μs,立上り1ns,周期30〜100Hz のノイズシミュレータによる | ||
| 耐電圧 | 電源端子(AC電源)とアース端子間:AC1500V 1分間 DC24Vサービス電源、および入力端子(DC24V)とアース端子間:AC500V 1分間 出力端子(トランジスタ)とアース端子間:AC500V 1分間 |
||
| 絶縁抵抗 | 各端子とアース端子間:DC500Vメガーにて5MΩ以上 | ||
| 接地 | D種接地(接地抵抗:100Ω以下)<強電系との共通接地は不可> 接地は、専用接地または共用接地してください。 |
||
| 使用雰囲気 | 腐食性,可燃性ガスがなく、導電性のじんあい(ほこり)がひどくないこと | ||
| 使用高度 | 2000m以下 大気圧以上に加圧した環境下では使用できません。故障する可能性があります。 |
||
| 電源仕様 | 定格電圧 | AC100V〜240V | |
| 電圧許容範囲 | AC85V〜264V | ||
| 定格周波数 | 50/60Hz | ||
| 電源ヒューズ | 250V 5A | ||
| 突入電流 | AC100V:最大40A 5ms以下 AC200V:最大60A 5ms以下 |
||
| 消費電力 | 35W | ||
| DC24Vサービス電源 | DC24V 460mA以下 入出力増設ブロックを接続時は、DC24Vサービス電源を消費します。 |
||
| 入力仕様 | 入力点数 | 24点 | |
| 入力接続形状 | 脱着式端子台(M3ネジ) | ||
| 入力形式 | シンク | ||
| 入力信号電圧 | DC24V±10% | ||
| 入力インピーダンス | 4.3kΩ | ||
| 入力信号電流 | 5mA/DC24V | ||
| 入力ON感度電流 | 3.5mA以上 | ||
| 入力OFF感度電流 | 1.5mA以下 | ||
| 入力応答時間 | 約10ms | ||
| 入力信号形式 | 無電圧接点入力またはNPNオープンコレクタトランジスタ | ||
| 入力回路絶縁 | ホトカプラ絶縁 | ||
| 入力動作表示 | 入力ON時パネルのLED点灯 | ||
| 出力仕様 | 出力点数 | 24点 | |
| 出力接続形状 | 脱着式端子台(M3ネジ) | ||
| 出力種別/形式 | トランジスタ/シンク出力 | ||
| 外部電源 | DC5V〜30V | ||
| 最大負荷 | 抵抗負荷 | 0.5A/1点 コモンあたりの合計負荷電流は下記としてください。 ・出力4点/コモン:0.8A以下 ・出力8点/コモン:1.6A以下 |
|
| 誘導性負荷 | 12W/DC24V | ||
| 開路もれ電流 | 0.1mA以下/DC30V | ||
| ON電圧 | 1.5V以下 | ||
| 応答時間 | OFF→ON | 0.2ms以下/200mA(DC24V時) | |
| ON→OFF | 0.2ms以下/200mA(DC24V時) | ||
| 回路絶縁 | ホトカプラ絶縁 | ||
| 出力動作表示 | ホトカプラ駆動時パネルのLED点灯 | ||
