詳細スペック
N/MS シリーズ ライトアングルプラグ
品名
N/MS3108B24-11S
シリーズ名
N/MS
シリーズ
コネクタ形状
ライトアングルプラグ
極数
9
シェルサイズ
24
コンタクト形状
(嵌合側)ソケット
結線方法
はんだ付け
コンタクト配列記号
24-11
コンタクト構成
(コンタクトサイズ*極数)#12*6 + #8*3
適用電線サイズ (mm2
以下)#12: 3.5, #8: 8
適用電線備考 (AWG
No.)#12: AWG #12, #8: AWG
#8
コンタクト接触部仕上
銀
定格電流 (A
以下)#12: 23, #8: 46
電流総容量 (A
以下)149.8
耐電圧 (VACr.m.s.
1分間)2000
絶縁抵抗 (MΩ
以上)5000
インサート回転位置
(度)0
シェル色相
黒色系干渉色

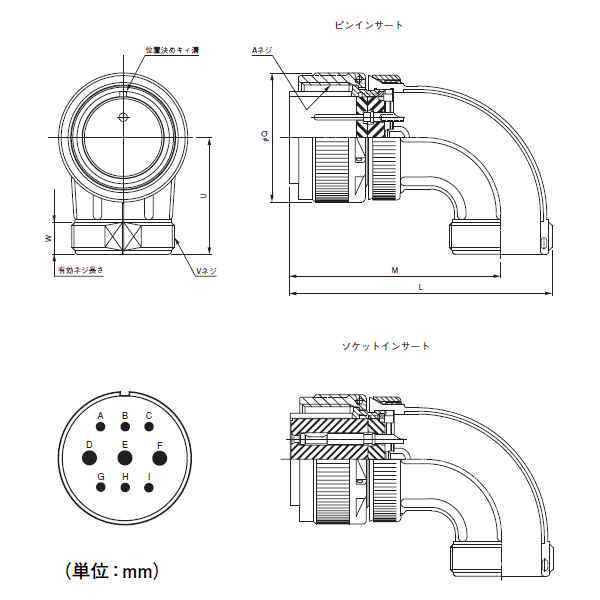

コンタクト配列
シェル
サイズA
ネジL
以下M
±0.8φQ
±0.8U
±0.8V
ネジW
以上
配列記号
サイズ×極数
24-11
#8×3、#12×6
24
1-1/2-18UNEF-2B
86.5
67.1
43.7
34.9
1-7/16-18UNEF-2A
9.52
