詳細スペック
N/MS シリーズ ライトアングルプラグ
| 品名 | N/MS3108B20-16P |
| シリーズ名 | N/MS シリーズ |
| コネクタ形状 | ライトアングルプラグ |
| 極数 | 9 |
| シェルサイズ | 20 |
| コンタクト形状 (嵌合側) |
ピン |
| 結線方法 | はんだ付け |
| コンタクト配列記号 | 20-16 |
| コンタクト構成 (コンタクトサイズ*極数) |
#16*7 + #12*2 |
| 適用電線サイズ (mm2 以下) |
#16: 1.25, #12: 3.5 |
| 適用電線備考 (AWG No.) |
#16: AWG #16, #12: AWG #12 |
| コンタクト接触部仕上 | 銀 |
| 定格電流 (A 以下) |
#16: 13, #12: 23 |
| 電流総容量 (A 以下) |
74.3 |
| 耐電圧 (VACr.m.s. 1分間) |
2000 |
| 絶縁抵抗 (MΩ 以上) |
5000 |
| インサート回転位置 (度) |
0 |
| シェル色相 | 黒色系干渉色 |

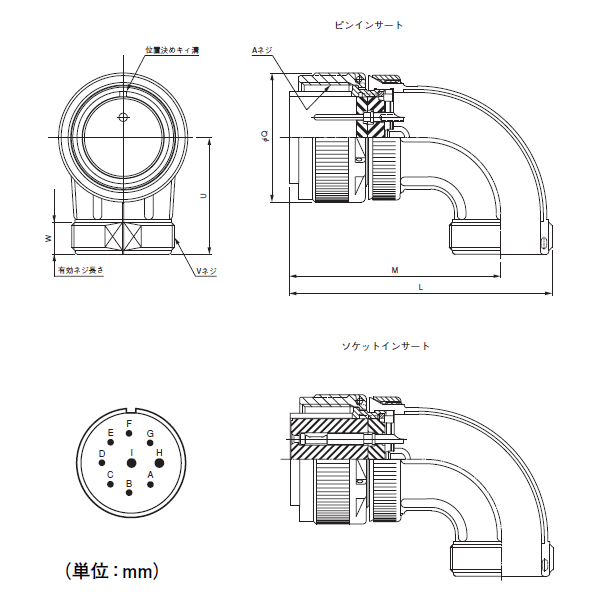

| コンタクト配列 | シェル サイズ |
A ネジ |
L 以下 |
M ±0.8 |
φQ ±0.8 |
U ±0.8 |
V ネジ |
W 以上 |
|
| 配列記号 | サイズ×極数 | ||||||||
| 20-16 | #12×2、#16×7 | 20 | 1-1/4-18UNEF-2B | 77.0 | 60.7 | 37.3 | 33.7 | 1-3/16-18UNEF-2A | 9.52 |
