詳細スペック
N/MS シリーズ ライトアングルプラグ
品名
N/MS3108B10SL-3S
シリーズ名
N/MS
シリーズ
コネクタ形状
ライトアングルプラグ
極数
3
シェルサイズ
10SL
コンタクト形状
(嵌合側)ソケット
結線方法
はんだ付け
コンタクト配列記号
10SL-3
コンタクト構成
(コンタクトサイズ*極数)#16*3
適用電線サイズ (mm2
以下)1.25
適用電線備考 (AWG
No.)AWG #16
コンタクト接触部仕上
銀
定格電流 (A
以下)13
電流総容量 (A
以下)34.5
耐電圧 (VACr.m.s.
1分間)1000
絶縁抵抗 (MΩ
以上)5000
インサート回転位置
(度)0
シェル色相
黒色系干渉色

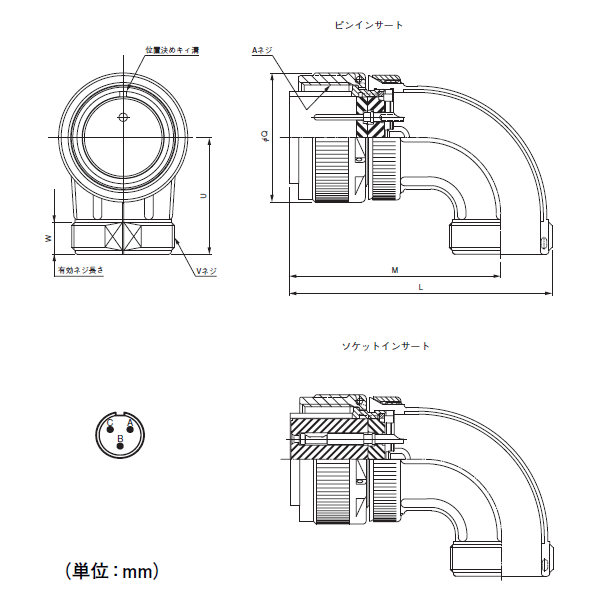

コンタクト配列
シェル
サイズA
ネジL
以下M
±0.8φQ
±0.8U
±0.8V
ネジW
以上
配列記号
サイズ×極数
10SL-3
#16×3
10SL
5/8-24UNEF-2B
46.0
36.9
22.2
25.0
5/8-24UNEF-2A
9.52
