日本航空電子
商品コード:
N/MS3108B32-7S

N/MS3108B32-7Sライトアングルプラグ

¥
9,312
(税込)
日本航空電子工業株式会社はコネクタ、スイッチ等の電子部品や航空・宇宙用電子機器、ユーザーインターフェース製品等を製造するメーカーです。
申し訳ございませんが、只今品切れ中です。

詳細スペック

N/MS シリーズ ライトアングルプラグ

品名 N/MS3108B32-7S
コネクタ形状 ライトアングルプラグ
極数 35
シェルサイズ 32
コンタクト形状(嵌合側) ソケット
結線方法 はんだ付け
コンタクト配列記号 32-7
コンタクト構成(コンタクトサイズ*極数) ♯16*28+♯12*7
適用電線サイズ(mm2以下) ♯16:1.25
♯12:3.5
適用電線備考(AWG No.) ♯16:AWG ♯16
♯12:AWG ♯12
コンタクト接触部仕上
定格電流(A以下) ♯16:13
♯12:23
電流総容量(A以下) 105
耐電圧(VACr.m.s. 1分間) 1000、2000
絶縁抵抗(MΩ以上) 5000
インサート回転位置(度) 0
シェル色相 黒色系干渉色

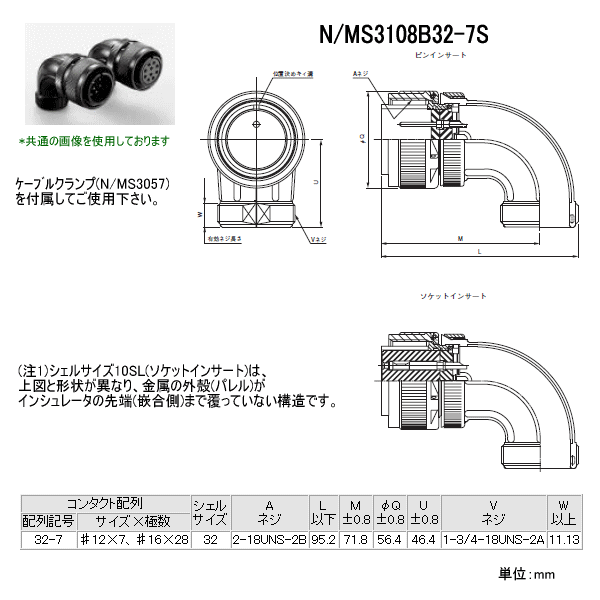

コンタクト配列 シェル
サイズ
A
ネジ
L
以下
M
±0.8
φQ
±0.8
U
±0.8
V
ネジ
W
以上
配列記号 サイズ×極数
32-7 ♯12×7、♯16×28 32 2-18UNS-2B 95.2 71.8 56.4 46.4 1-3/4-18UNS-2A 11.13

配送方法

宅急便
