特徴
●業界最高。強く、小さく、使いやすい ステンレス光電
●独自の小型化・モジュール化
●煩わしいコネクタ締付け時のトルク管理も不要で、さらに振動によるねじの緩みの心配もなくなります
[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は1ヶ月〜3ヶ月となりますので、メールにてお知らせいたします。
詳細スペック
形式
検出方式
BGS反射形
PNP出力
形E3ZM-CL81H-M1TJ 0.3M
検出距離
10〜100mm
(白画用紙100×100mm)
投光スポット径
Φ 4mm(検出距離100mm時)
標準検出物体
――
応差
検出距離の3%以下
反射率特性(白黒誤差)
検出距離の5%以下
指向角
――
光源(発光波長)
赤色発光ダイオード(650nm)
電源電圧
DC10〜30V リップル(p-p)10%含む
消費電流
25mA以下
制御出力
負荷電源電圧DC30V以下、負荷電流100mA以下(残留電圧2V以下)
オープンコレクタ出力形(NPN/PNP出力 形式によって異なります。)
入光時ON/しゃ光時ON コード接続切替式
保護回路
電源逆接続保護、出力短絡保護、出力逆接続保護、相互干渉防止機能
応答時間
動作・復帰:各1ms以下
感度調整
――
使用周囲照度
受光面照度 白熱ランプ:3,000lx以下、太陽光:10,000lx以下
周囲温度範囲
動作時:-25〜+55℃、保存時:-40〜+70℃(ただし、氷結、結露しないこと)
周囲湿度範囲
動作時:35〜85%RH、保存時:35〜95%RH(ただし、結露しないこと)
絶縁抵抗
20MΩ以上(DC500Vメガにて)
耐電圧
AC1,000V 50/60Hz 1min
振動(耐久)
10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃(耐久)
500m/s2X、Y、Z各方向 3回
保護構造 *
IEC規格 IP67(社内規格 耐油)、DIN40050-9規格 IP69K
接続方式

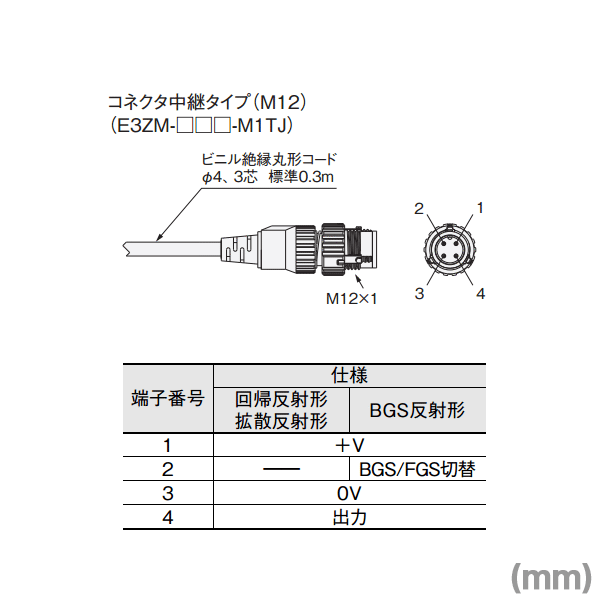

コード引き出しタイプ(標準コード長2m)/-M1TJ:コネクタ中継タイプ(標準コード長300mm)
表示灯
動作表示灯(黄色)、安定表示灯(緑色)
質量(梱包状態)
コード引き出しタイプ
約90g
コネクタ中継タイプ
約50g
ケース材質
SUS316L
ケーブル材質
耐油塩化ビニル
レンズ部材質
メタクリル樹脂
表示部材質
ポリエーテルサルフォン
シール部材質
フッ素ゴム
付属品
取扱説明書 注.取りつけ金具は別売
*保護構造仕様 IP69Kについて
IP69Kは、ドイツ規格 DIN 40050 PART9 で定められた、高温・高圧水に対する保護規定です。
80℃の湯を、指定の形状のノズルから80〜100BARの水圧で、供試体に放水します。水量は、14〜16リットル/分です。
供試体とノズルの間隔は10〜15cm、放水の方位は 水平方向に0、30度、60度、90度であり、各方位につき30秒ずつ供試体を水平面上で回転させながら、
実施します。
