詳細スペック
N/MS シリーズ ストレートプラグ(分割型シェル)
品名
N/MS3106B14S-5P
コネクタ形状
ストレートプラグ
極数
5
シェルサイズ
14S
コンタクト形状(嵌合側)
ピン
結線方法
はんだ付け
コンタクト配列記号
14S-5
コンタクト構成(コンタクトサイズ*極数)
♯16*5
適用電線サイズ(mm2以下)
1.25
適用電線備考(AWG No.)
AWG ♯16
コンタクト接触部仕上
銀
定格電流(A以下)
13
電流総容量(A以下)
50.1
耐電圧(VACr.m.s. 1分間)
1000
絶縁抵抗(MΩ以上)
5000
インサート回転位置(度)
0
シェル色相
黒色系干渉色
備考
分割型シェル

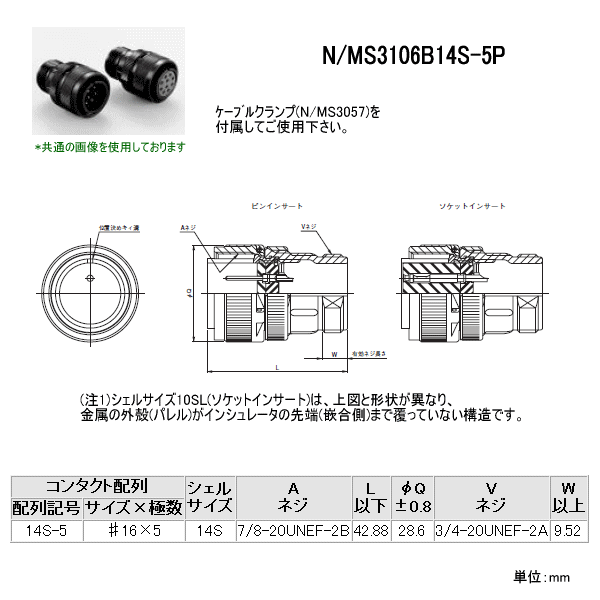

コンタクト配列
シェル
サイズA
ネジL
以下φQ
±0.8V
ネジW
以上
配列記号
サイズ×極数
14S-5
♯16×5
14S
7/8-20UNEF-2B
42.88
28.6
3/4-20UNEF-2A
9.52
