詳細スペック
形状・構造
セーフティ型
寿命
一般形
動作方式
スローアクション
アクチュエータ

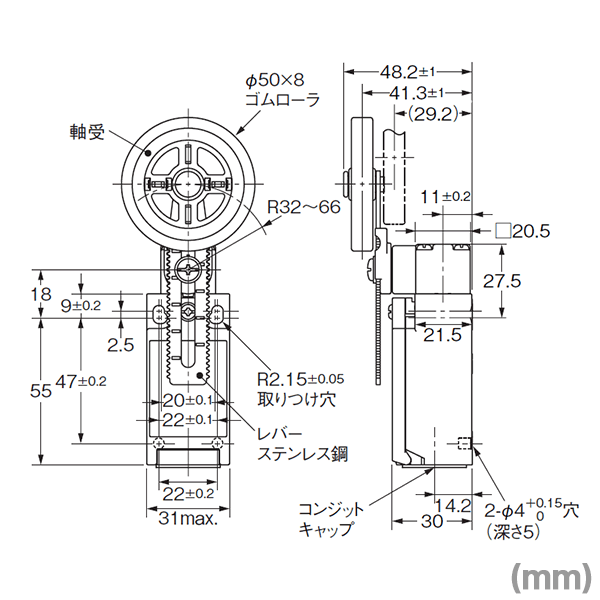

可変ローラ・レバー形(φ50×8 金属レバー・ゴムローラ R32〜66 フォームロックタイプ)
定格周波数
50/60 Hz
接触形式
双断形
接点構成
1NC/1NO
負荷
一般負荷/微小負荷共用
保護回路
感電保護クラス: Class II(二重絶縁)
短絡保護装置: 10Aヒューズ 形gIまたはgG(IEC269)
コンジットサイズ
M20
コンジット数
1
アース端子
アース端子なし
周囲温度範囲
使用時: -30〜70℃
保存時: -30〜70℃
(ただし、氷結、結露のないこと)
周囲湿度範囲
使用時: 95%RH以下
保存時: 95%RH以下
(ただし、氷結、結露のないこと)
| 許容操作速度 | 1mm/s〜500mm/s |
|---|---|
| 許容操作頻度(機械的) | 30回/分以下 |
| 許容操作頻度(電気的) | 30回/分以下 |
| 接触抵抗 | 25mΩ以下(初期値) (測定方法は接触抵抗計による) |
| 絶縁抵抗 | 同極端子間: 100MΩ以上 異極端子間(スイッチ端子間): 100MΩ以上 各端子と非充電金属部間: 100MΩ以上 (DC500Vメガにて) |
| 耐電圧 | 同極端子間: AC2,100V 異極端子間(スイッチ端子間): AC3,500V 各端子と非充電金属部間: AC5,300V (VAC. r.m.s.) |
| 耐久性(機械的) | 1,500万回以上 (無負荷にて) (温度、湿度条件: 5℃〜35℃、40%〜70%RH) |
| 耐久性(電気的) | 30万回以上 50万回以上 (AC250V 10A(抵抗負荷にて) AC250V 3A(抵抗負荷にて)) (温度、湿度条件: 5℃〜35℃、40%〜70%RH) |
| 汚染度 | 3 (EN60947-5-1) |
| 耐振動(誤動作) | 10〜55Hz、複振幅1.5mmの連続変化において自由状態、動作限度位置にて接点開離1ms以内 |
| 耐衝撃(耐久) | 1,000 m/s2 |
| 耐衝撃(誤動作) | 最大300m/s2の範囲で自由状態、動作限度位置にて接点開離1ms以内 |
| 保護構造 | IEC60529規格(JEM規格): IP67 NEMA250規格: Type4X Indoor Use Only |
| 適用規格(UL) | 規格番号: UL508 ファイルNo.: E76675 |
| 適用規格(CSA) | 規格番号: C22.2 NO.14 |
| 適用規格(TUV) | 規格番号: EN60947-5-1 ファイルNo.: B07 03 39656 128 |
| 適用規格(CCC(CQC)) | 規格番号: GB14048.5 ファイルNo.: 2003010305064267 |
| 適用規格(EC指令(機械指令)) | 98/37/EC |
| 適用規格(EC指令(低電圧指令)) | 2006/95/EC |
| 取付仕様 | 正面取り付け |
| 動作に必要な力(OF) | 規格値 最大 4.5N |
|---|---|
| もどりの力(RF) | 規格値 最小 0.4N |
| 動作までの動き(PT) | 規格値 18〜27° |
| 動作後の動き(OT) | 規格値 最小 40° |
| 全体の動き(TT) | 参考値 80° |
